攪拌機精度縱深發展的重點之工藝改進和檢測手段
作者：www.hytong.com.cn時間：2015-08-03 09:48
反應釜實質是一個鉚焊結構為主的產品，在精度上就屬于那種粗放型的產品，因此反應釜廠家自己生產的攪拌機也常常停留于比較粗放的精度范疇。當這些反應釜廠家遇到那種精度很高、技術含量很高的攪拌機（比如加氫攪拌機）需要我們為其配套的時候，也會擔心我們打不到其高精度的要求。其實我們已經為多家反應釜廠家提供過高精度的攪拌機產品，如何保證產品高精度質量我們有自己的一套辦法，下面就是一列：
例如：對于立式攪拌機的攪拌軸很長的機型，生產廠家往往會將攪拌軸分為2段設計和制造，2段之間一般采用聯軸器進行連接。當轉速比較高（200rpm以上）時，軸的同心度要求必然高，因此我們會通過聯軸器與軸之間必須采用錐度結構進行配合和連接，實現配合之間的“零間隙”，以提高和確保攪拌軸同心度的高要求。
對于這樣的聯軸器錐度設計，我們的設計團隊在工藝方面下了一番功夫，特制了一對檢測錐度的專用量具：內錐量具和外錐量具（內錐量具用于檢測軸的外錐面，外錐量具用于檢測聯軸器的內錐孔）用以實現設計要求，因為如果檢測出現問題，那錐度設計就失去意義，甚至還不如原有的圓柱面連接方式（間隙配合）。通過特制這樣的專用量具，可以解決常規檢測手段不適應檢測攪拌軸的外錐面和聯軸器的內錐孔的角度精度問題，以保證立式攪拌機的最終品質。

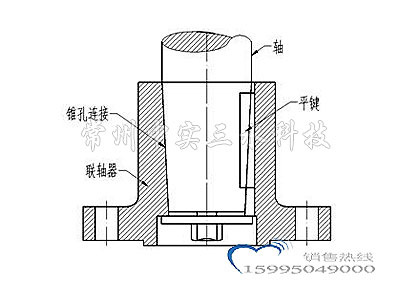

攪拌軸與聯軸器錐孔連接的結構示意圖
要想保證攪拌機的質量和高精度要求，其實在于好的設計和精湛的制作工藝，以及優秀的質量管控，這些就是我們每天的工作重點。
